Svorka univerzální UK 240/1 PE 425A 1pól. AL/CU krytá zel.-žl na panel 1006639
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0608807
- Kód dodavatele:
- 1006639
- EAN:
- 8592847003907
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 131 mm
- Nominální proud:
- 425 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Průřez vodiče, vstup:
- 35-240 mm2
- Průřez vodiče, vstup AWG:
- 0-2 mm2
- Šířka:
- 37 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 68 mm
- Způsob montáže:
- šroub
Svorka univerzální UK 240/1 PE 425A 1pól. AL/CU krytá zel.-žl na panel 1006639

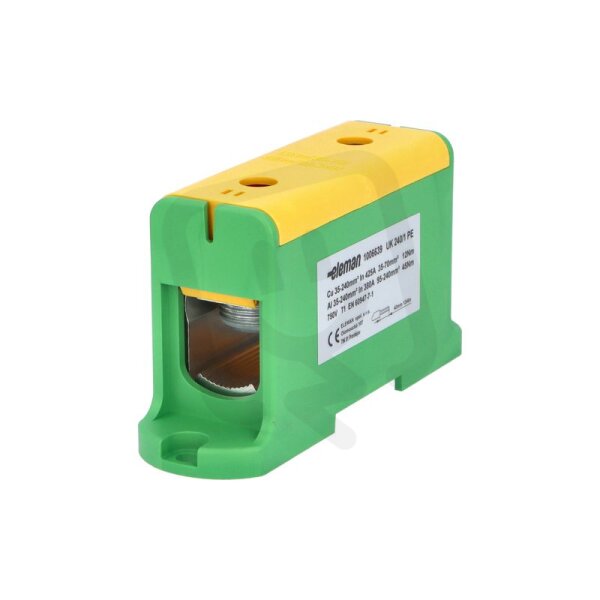

Svorka univerzální UK 240/1 PE 425A (EAN 8592847003907) je krytá zeleno-žlutá svorka pro montáž na panel s šroubovým připojením určená pro vodiče AL/CU s nominálním proudem 425 A.

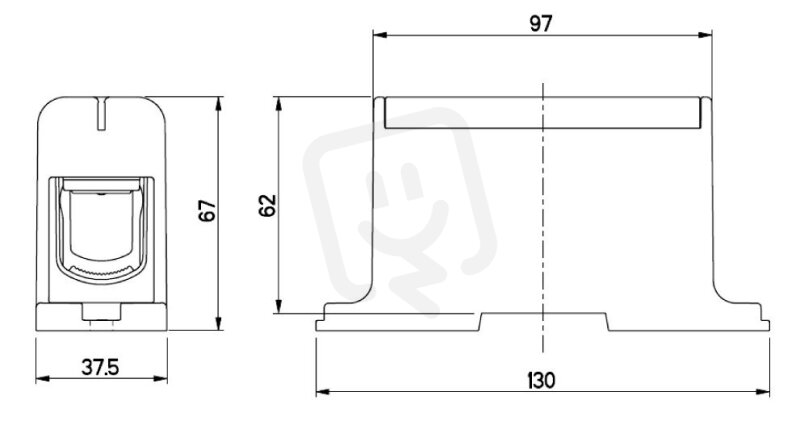

Má 1 pól, 2 vstupy, rozměry šířka 37 mm, hloubka 131 mm, výška 68 mm, je vhodná pro pevná jádra a lankové vodiče s průřezem vstupu 35–240 mm2 (AWG 0–2 mm2), ale není vhodná pro jemné vodiče.
Proč si vybrat tuto svorku?
- Svorka typu UK 240/1 PE, navržená pro použití jako svorka pro ochranný vodič.
- Má proudovou zatížitelnost 425 A, vhodnou pro aplikace s vyššími proudovými nároky.
- Je 1 pól, takže umožňuje samostatné připojení jednoho vodiče.
- Kompatibilní s vodiči AL/CU, přičemž konstrukce zajišťuje pevné mechanické připojení pro oba materiály.
- Dodávána s krytem v zeleno‑žluté barvě, usnadňujícím označení ochranného (PE) vodiče a bezpečnější manipulaci.
- Určena pro montáž na panel, což zjednodušuje instalaci v rozváděčích.
Interní název produktu
UK 240/1 PE Svorka univerzální
Podrobný popis produktu
Univerzální připojovací svorka UK 240/1 PE - zelená.

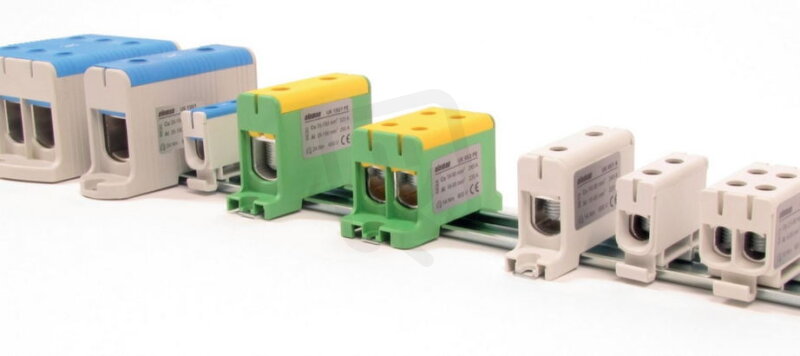

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
