Svorka univerzální UK 150/3 PE 320A 1P AL/CU krytá zeleno-žlutá na DIN/p 1006636
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0610656
- Kód dodavatele:
- 1006636
- EAN:
- 8592847003877
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 97 mm
- Nominální proud:
- 320 A
- Počet pólů:
- 1
- Počet vstupů:
- 6
- Průřez vodiče, vstup:
- 35-150 mm2
- Průřez vodiče, vstup AWG:
- 0-2 mm2
- Šířka:
- 74 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 60 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 150/3 PE 320A 1P AL/CU krytá zeleno-žlutá na DIN/p 1006636

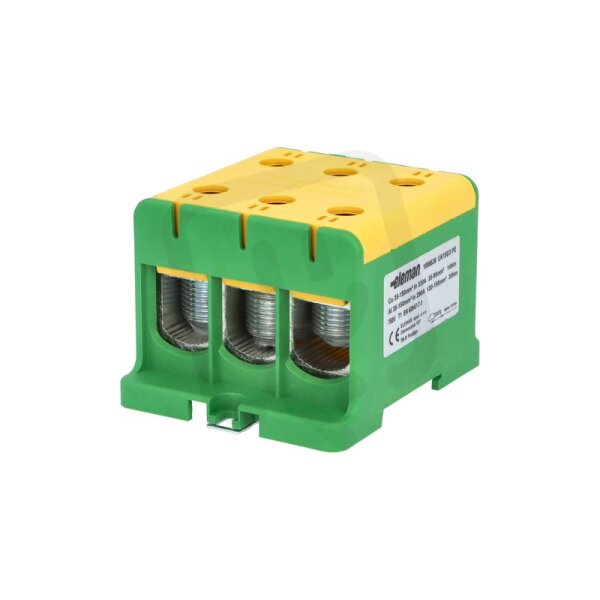

Svorka univerzální UK 150/3 PE 320A 1P AL/CU (EAN 8592847003877) je krytá zeleno-žlutá svorka pro ochranný vodič s 1 pólem a šroubovým připojením, určená k montáži na DIN lištu nebo šroubem.
Podporuje nominální proud 320 A, má 6 vstupů a je vhodná pro pevná jádra i lankové vodiče s průřezem vstupu 35–150 mm², přičemž disponuje bezpečným kontaktem.

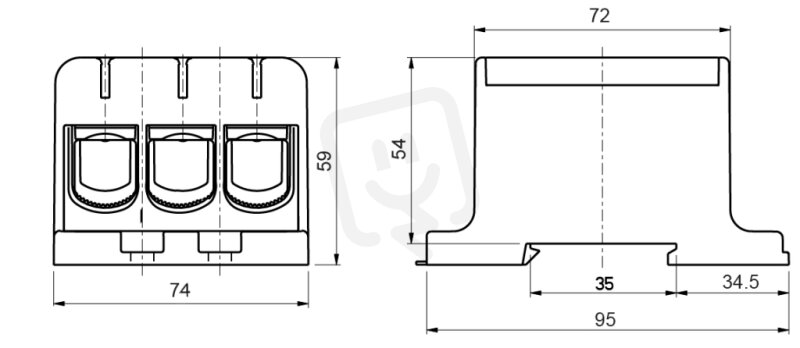

Rozměry svorky jsou šířka 74 mm, výška 60 mm a hloubka 97 mm.
Proč si vybrat tuto svorku?
- Má typové označení UK 150/3 PE (1006636).
- Umožňuje proudové zatížení 320 A.
- Je v provedení s 1 pólem.
- Umožňuje připojení vodičů z AL/CU.
- Má zeleno-žlutý kryt.
- Je určena pro montáž na DIN lištu.
Interní název produktu
UK 150/ 3 PE Svorka univerzální
Podrobný popis produktu
Svorka univerzální UK 150/3 PE, 320A, 1pól., AL/CU, krytá, zeleno-žlutá, na DIN/panel /2090312
Univerzální připojovací svorka UK 150/3 PE - zelená.

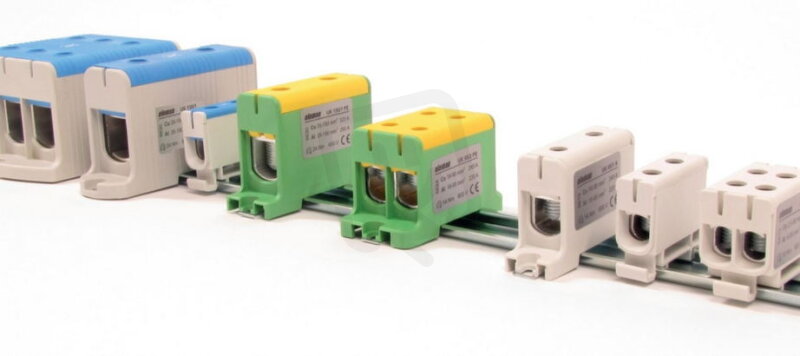

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
