Svorka univerzální UK 50/3 N 160A 1pól. AL/CU krytá modrá na DIN ELEMAN 1006617
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0612057
- Kód dodavatele:
- 1006617
- EAN:
- 8592847003686
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 48 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-50 mm2
- Průřez vodiče, vstup AWG:
- 1-14 mm2
- Šířka:
- 49 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 43 mm
- Způsob montáže:
- DIN lišta
Svorka univerzální UK 50/3 N 160A 1pól. AL/CU krytá modrá na DIN ELEMAN 1006617

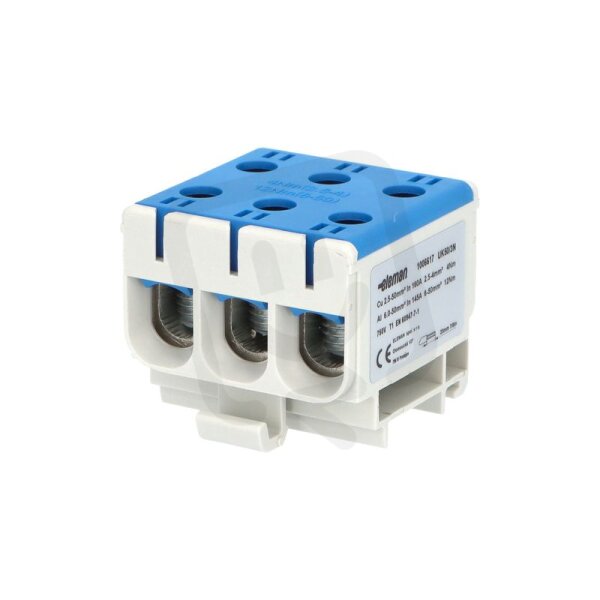

Univerzální svorka UK 50/3 N 160A 1pól. s krytem v modré barvě, určená pro montáž na DIN lištu (ELEMAN 1006617, EAN 8592847003686).
Má 1 pól, nominální proud 160 A, šroubové připojení a až 6 vstupů; přijímá vodiče o průřezu 2,5–50 mm² (AWG 1–14) a je vhodná pro pevná jádra i lankové vodiče, avšak není určena pro jemné nebo extra jemné lanka bez koncovky.

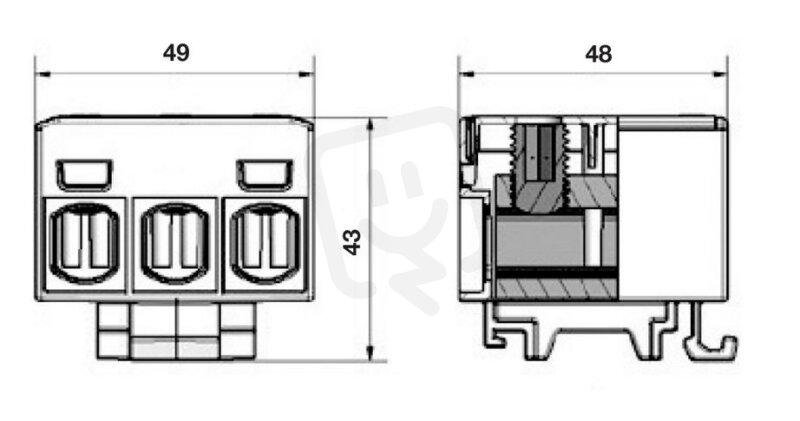

Rozměry: šířka 49 mm, hloubka 48 mm, výška 43 mm; podporuje AL/CU propojení a disponuje bezpečným kontaktem.
Proč si vybrat tuto svorku?
- Model UK 50/3 N — univerzální provedení vhodné pro různé aplikace v rozvaděčích.
- Pro proudové zatížení do 160 A, vhodná pro silové obvody.
- 1 pól — jednopólové provedení pro jednoduché zapojení.
- Kompatibilní s AL/CU vodiči; konstrukce zajišťuje spolehlivé mechanické upevnění a připojení.
- Dodána s modrým krytem pro ochranu a barevné rozlišení v rozvaděči.
- Určena pro montáž na DIN lištu pro snadnou instalaci a upevnění.
Interní název produktu
UK 50/3 N Svorka univerzální
Podrobný popis produktu
Svorka univerzální UK 50/3 N, 160A, 1pól., AL/CU, krytá, modrá, na DIN /2090305
Univerzální připojovací svorka UK 50/3 N - modrá.

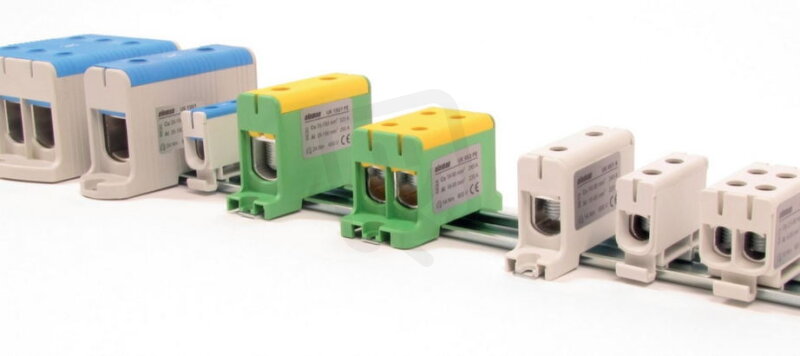

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
