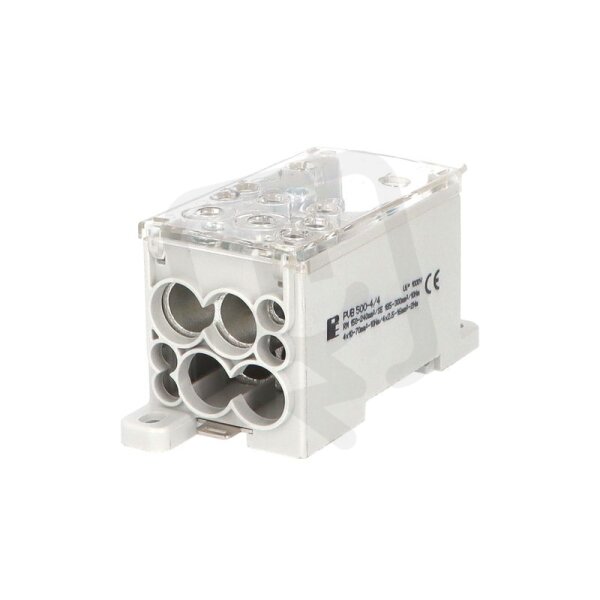

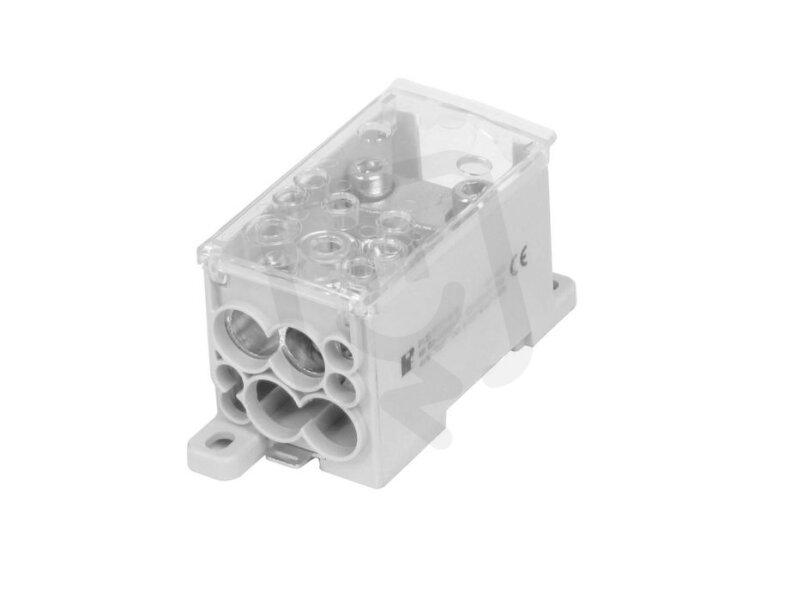

Blok pro rozdělení fází PVB 500-4/4 1pól. AL/CU 500A 690V šedý na DIN 1004082
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 423,64 Kč
Cena po registraci:
1 271,11 Kč/ks
Po registraci bez DPH:
1 050,50 Kč
Vaše cena s DPH:
1 323,98 Kč/ks
Vaše cena bez DPH:
1 094,20 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0684262
- Kód dodavatele:
- 1004082
- EAN:
- 4025221406178
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 100 mm
- Nominální proud:
- 500 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 8
- Průřez vodiče, vstup:
- 150-240 mm2
- Průřez vodiče, vstup AWG:
- 0-0 mm2
- Průřez vodiče, výstup:
- 2,5-70 mm2
- Průřez vodiče, výstup AWG:
- 0-14 mm2
- Šířka:
- 42 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 50 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází PVB 500-4/4 1pól. AL/CU 500A 690V šedý na DIN 1004082
Blok pro rozdělení fází PVB 500-4/4 1pól. AL/CU, EAN 4025221406178, pro nominální proud 500 A a napětí 690 V.
Šroubové připojení s 1 vstupem a 8 výstupy, vstupní průřez 150–240 mm2 a výstupní průřez 2,5–70 mm2; vhodné pro pevná jádra a lankové vodiče, není určeno pro jemné nebo extra jemné vodiče bez koncovky.
Montáž na DIN lištu nebo šroubem, rozměry 50 mm × 42 mm × 100 mm (V׊×H) a bezpečný kontakt.
Proč si vybrat tento blok pro rozdělení fází?
- Vhodný pro 1 pól, když je potřeba rozdělit a vést jednu fázi.
- Umožňuje zatížení 500 A pro hlavní proudové větve.
- Navržen pro jmenovité napětí 690 V, vhodný pro průmyslové rozvodné sítě.
- Konstrukce s kombinací hliníku a mědi poskytuje pevné a odolné svorky.
- Určen pro montáž na DIN lištu, což zajišťuje rychlou instalaci v rozvaděči.
- Dodáván ve šedém provedení a nese katalogové číslo 1004082 pro snadnou identifikaci.
Interní název produktu
PVB 500-4/4 Blok pro rozdělení fází
Podrobný popis produktu
PVB
Blok pro rozdělení fází PVB 500-4/4, 1pól., AL/CU, 500A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 500-4/4, 1pólový, pro AL/CU vodiče, jmenovitý proud 500A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x240mm2, výstup 4x70mm2, 4x16mm2.

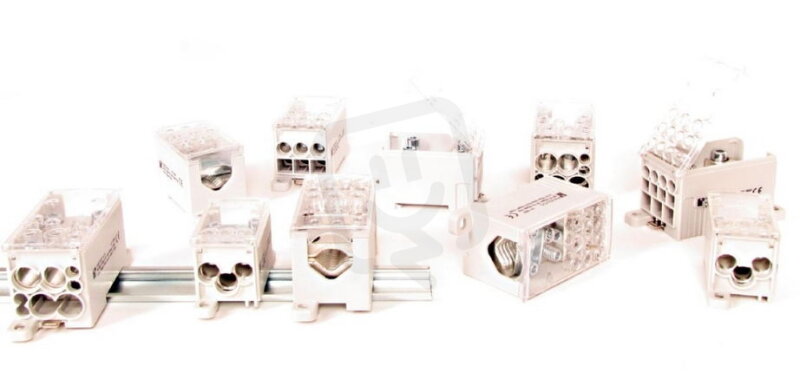

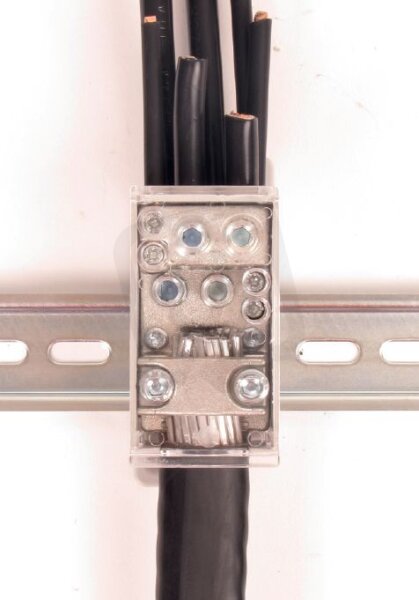

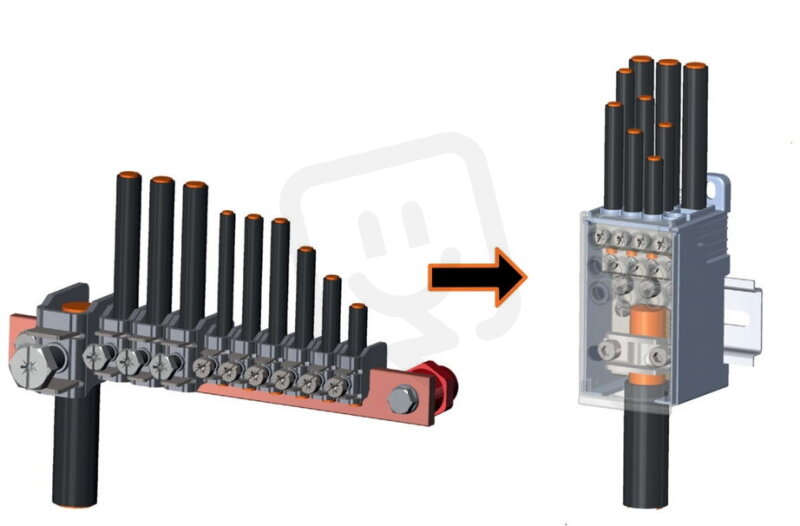

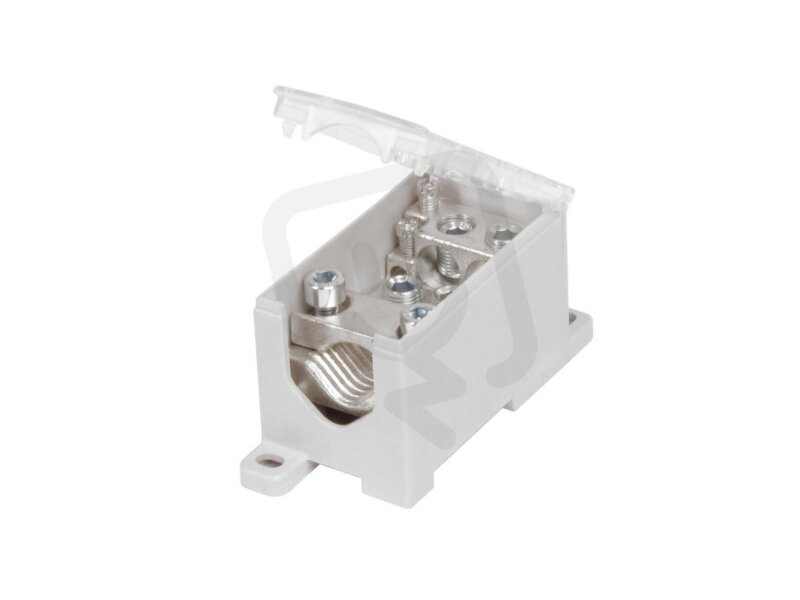

Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVB 500-4/4, 1pól., AL/CU, 500A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 500-4/4, 1pólový, pro AL/CU vodiče, jmenovitý proud 500A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x240mm2, výstup 4x70mm2, 4x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
