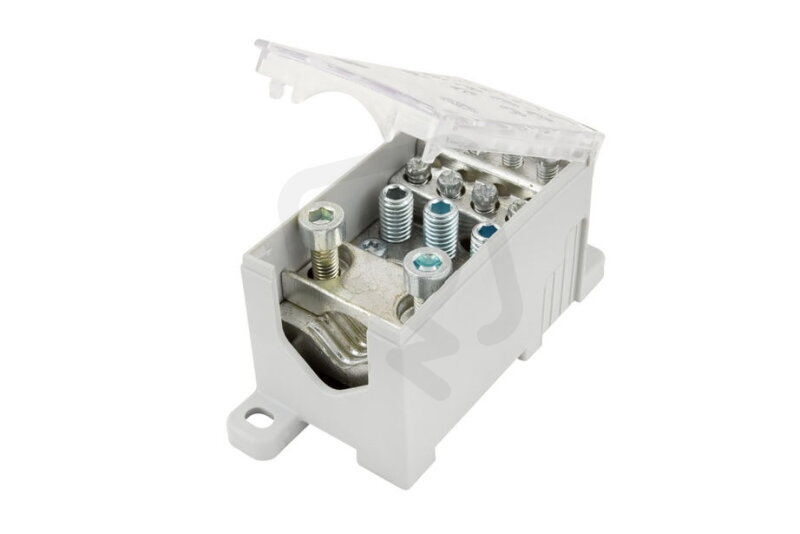

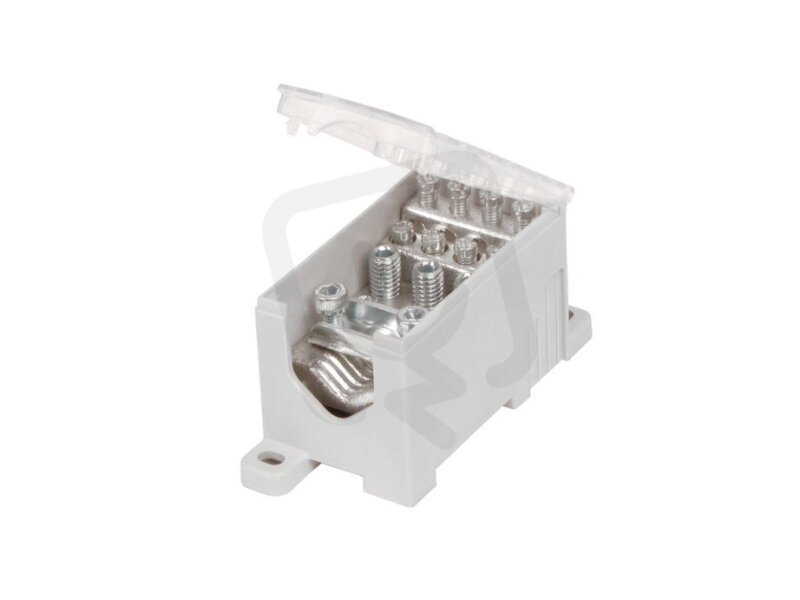

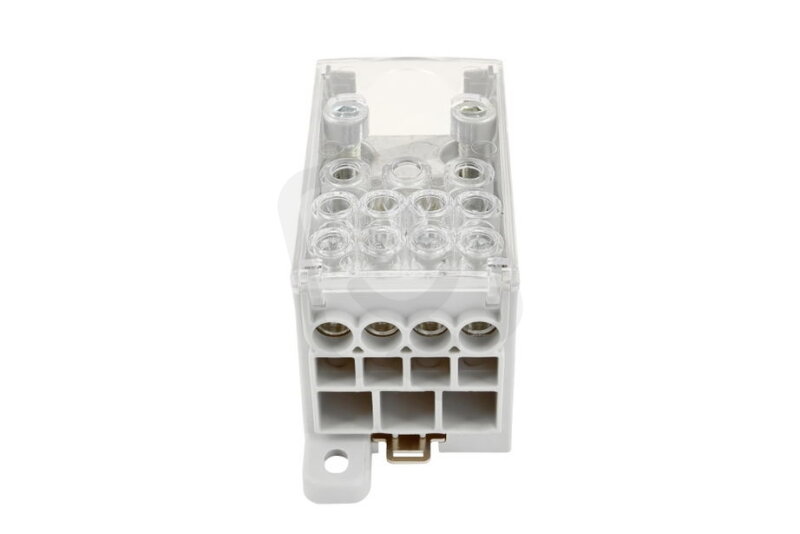

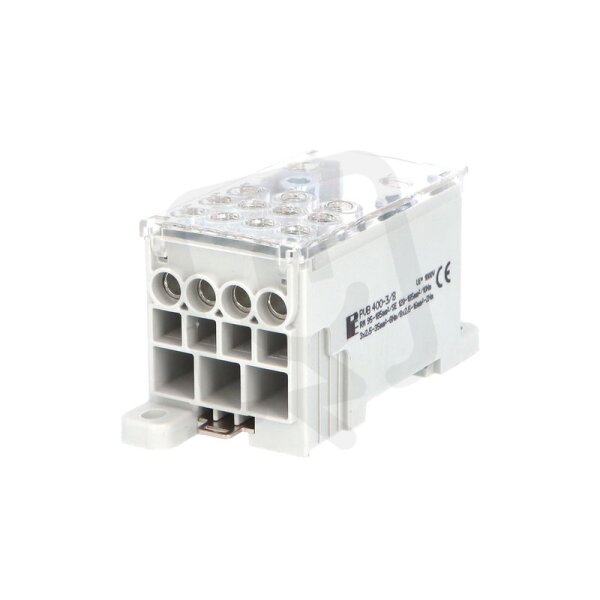

Blok pro rozdělení fází PVB 400-3/8 1pól. AL/CU 400A 690V šedý na DIN 1004081
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 251,18 Kč
Cena po registraci:
1 117,12 Kč/ks
Po registraci bez DPH:
923,24 Kč
Vaše cena s DPH:
1 163,60 Kč/ks
Vaše cena bez DPH:
961,65 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0611009
- Kód dodavatele:
- 1004081
- EAN:
- 4025221406154
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 100 mm
- Nominální proud:
- 400 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 11
- Průřez vodiče, vstup:
- 95-185 mm2
- Průřez vodiče, vstup AWG:
- 0-0 mm2
- Průřez vodiče, výstup:
- 2,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-14 mm2
- Šířka:
- 42 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 50 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází PVB 400-3/8 1pól. AL/CU 400A 690V šedý na DIN 1004081
Blok pro rozdělení fází PVB 400-3/8 1pól. AL/CU (1 pól) pro montáž na DIN lištu, s nominálním proudem 400 A a napětím 690 V v šedém provedení.
Šroubové připojení, montáž na DIN lištu/šroubem, rozměry 50×42×100 mm (V׊×H); obsahuje 11 výstupů, vstupní průřez vodiče 95–185 mm², výstupní průřez 2,5–35 mm², vhodný pro pevná jádra a lankové vodiče a disponuje bezpečným kontaktem.
Proč si vybrat tento blok pro rozdělení fází?
- Je určen pro 1 pól, takže je vhodný pro jednoduché rozdělení fáze.
- Umožňuje přenos proudu až do 400 A, vhodný i pro vyšší zatížení.
- Má jmenovité napětí 690 V, které odpovídá běžným průmyslovým aplikacím.
- Konstrukce z AL/CU zajišťuje pevné a odolné mechanické spoje kontaktů.
- Je určen pro montáž na DIN lištu, což usnadňuje instalaci v rozváděčích.
- Dodáváno v šedém provedení, které se snadno integruje do stávajících rozvaděčů.
Interní název produktu
PVB 400 1/11 Blok pro rozdělení fází
Podrobný popis produktu
PVB
Blok pro rozdělení fází PVB 400-3/8, 1pól., AL/CU, 400A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 400-3/8, 1pólový, pro AL/CU vodiče, jmenovitý proud 400A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x185mm2, výstup 3x35mm2, 8x16mm2.

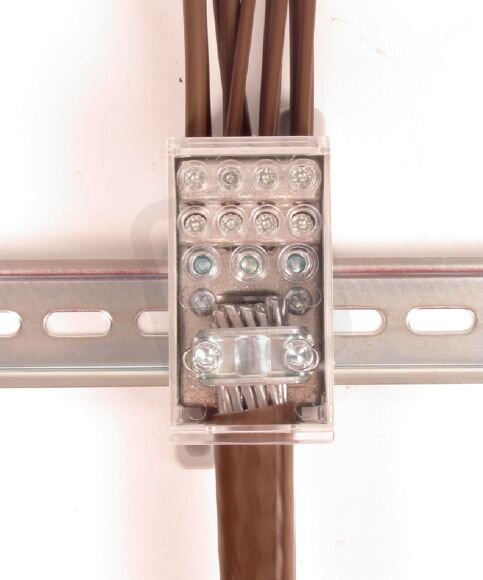

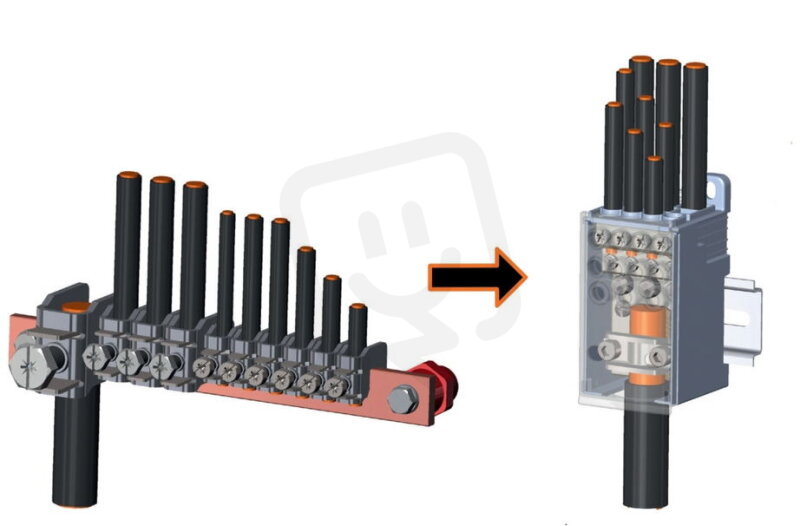

Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVB 400-3/8, 1pól., AL/CU, 400A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 400-3/8, 1pólový, pro AL/CU vodiče, jmenovitý proud 400A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x185mm2, výstup 3x35mm2, 8x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
