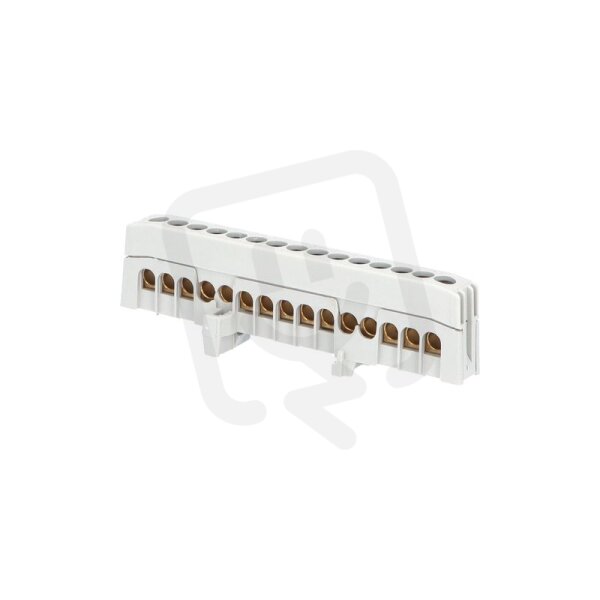

Můstek A 15-F2 (svorkovnice 15x16mm2) krytý IP20 šedý 63A na DIN 1003830
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
119,81 Kč
Cena po registraci:
106,98 Kč/ks
Po registraci bez DPH:
88,41 Kč
Vaše cena s DPH:
111,43 Kč/ks
Vaše cena bez DPH:
92,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0708506
- Kód dodavatele:
- 1003830
- EAN:
- 4025221082297
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 12 mm
- Nominální proud:
- 63 A
- Počet pólů:
- 1
- Počet vstupů:
- 15
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16 mm2
- Šířka:
- 110 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 27 mm
- Způsob montáže:
- DIN lišta
Můstek A 15-F2 (svorkovnice 15x16mm2) krytý IP20 šedý 63A na DIN 1003830
Můstek A 15-F2 (EAN: 4025221082297) je krytá svorkovnice s krytím IP20 pro montáž na DIN lištu v šedém provedení, vybavená 1 pólem a určená pro nominální proud 63 A.
Svorkovnice nabízí 15 vstupů se šroubovým připojením a podporuje vodiče o průřezu 1,5–16 mm2 (AWG 6–16); je vhodná pro pevná jádra a lankové vodiče a disponuje bezpečným kontaktem.
Rozměry jsou šířka 110 mm, výška 27 mm a hloubka 12 mm, montáž odpovídá standardu 1003830.
Proč si vybrat tento můstek?
- Určen pro montáž na DIN lištu podle normy 1003830.
- Poskytuje krytí IP20, které chrání proti dotyku a vniknutí větších částic.
- Má jmenovitý proud 63 A pro použití v silových obvodech.
- Kompatibilní se svorkovnicí řady 15 a umožňuje připojení vodičů do 16 mm².
- Jednopólové provedení s 1 pólem pro samostatné propojení kontaktů.
- Disponuje šedým provedením, které nenápadně zapadne do rozvaděče.
Interní název produktu
3830 A 15-F2 můstek šedý IP20 63A DIN
Podrobný popis produktu
A15
Můstek A 15-F2 (svorkovnice 15x16mm2), krytý IP20, šedý, 63A, na DIN /2020274
Můstek A 15-F2 (svorkovnice 15x16mm2), krytý IP20, šedý, 63A, na DIN, rozměr 110x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek A 15-F2 (svorkovnice 15x16mm2), krytý IP20, šedý, 63A, na DIN /2020274
Můstek A 15-F2 (svorkovnice 15x16mm2), krytý IP20, šedý, 63A, na DIN, rozměr 110x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
