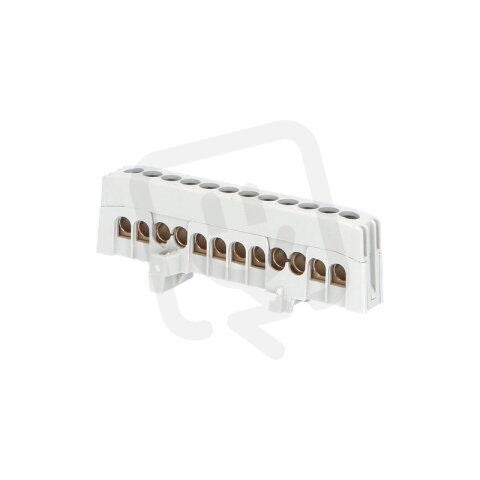

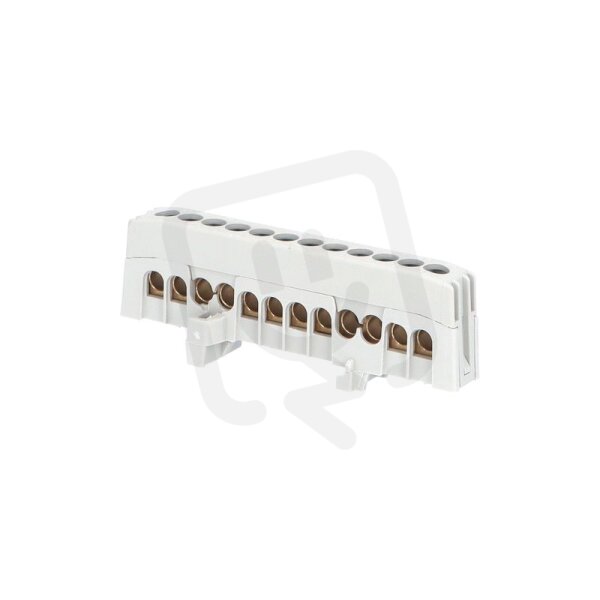

Můstek A 12-F2 (svorkovnice 12x16mm2) krytý IP20 šedý 63A na DIN 1003820
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
99,75 Kč
Cena po registraci:
89,07 Kč/ks
Po registraci bez DPH:
73,61 Kč
Vaše cena s DPH:
92,77 Kč/ks
Vaše cena bez DPH:
76,67 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0708504
- Kód dodavatele:
- 1003820
- EAN:
- 4025221082273
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 12 mm
- Nominální proud:
- 63 A
- Počet pólů:
- 1
- Počet vstupů:
- 12
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16 mm2
- Šířka:
- 90 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 27 mm
- Způsob montáže:
- DIN lišta
Můstek A 12-F2 (svorkovnice 12x16mm2) krytý IP20 šedý 63A na DIN 1003820
Můstek A 12-F2 (svorkovnice 12x16 mm2) krytý IP20 v šedém provedení, EAN 4025221082273, je jednopólová svorkovnice s 12 vstupy, šroubovým připojením a nominálním proudem 63 A, určená pro montáž na DIN lištu.
Má rozměry šířka 90 mm × hloubka 12 mm × výška 27 mm, podporuje vodiče v průřezu 1,5–16 mm² (AWG 6–16), je vhodná pro pevná jádra a lankové vodiče a disponuje bezpečným kontaktem, není však vhodná pro jemné nebo extra jemné lanka bez koncovky.
Proč si vybrat tento můstek?
- Tento výrobek nese označení Můstek A 12-F2 a je určen pro propojení svorkovnic.
- Navržen pro svorkovnice v provedení 12×16 mm², tedy s možností zapojení větších průřezů vodičů.
- Má jmenovité proudové zatížení 63 A, vhodné pro běžné rozvodné aplikace.
- Je krytý a poskytuje krytí IP20, které chrání proti náhodnému dotyku živých částí.
- Určen pro montáž na DIN lištu podle specifikace 1003820, což umožňuje snadnou instalaci do rozvaděčů.
- Má 1 pól, takže slouží jako jednopólový můstek pro jednoduché propojení obvodu.
Interní název produktu
3820 A 12-F2 můstek šedý IP20 63A DIN
Podrobný popis produktu
A12
Můstek A 12-F2 (svorkovnice 12x16mm2), krytý IP20, šedý, 63A, na DIN /2020271
Můstek A 12-F2 (svorkovnice 12x16mm2), krytý IP20, šedý, 63A, na DIN, rozměr 90x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek A 12-F2 (svorkovnice 12x16mm2), krytý IP20, šedý, 63A, na DIN /2020271
Můstek A 12-F2 (svorkovnice 12x16mm2), krytý IP20, šedý, 63A, na DIN, rozměr 90x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
