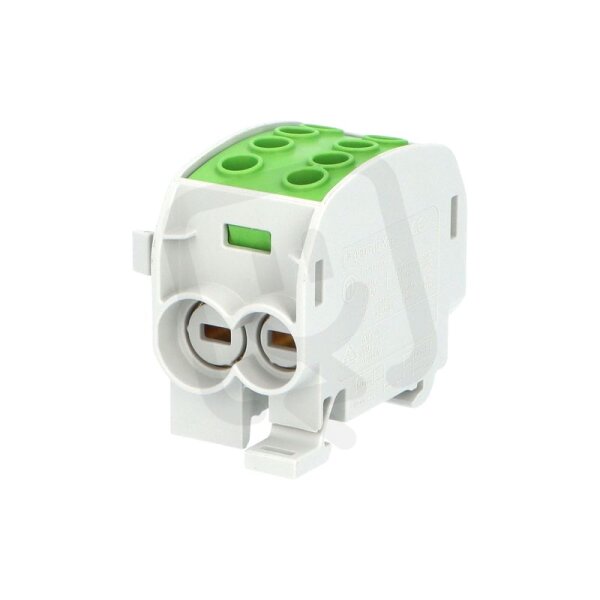

Rozbočovací svorkovnice HLAK 70//1 C PE 160A 1pól. CU IP20 zelená na DIN 1003169
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
460,18 Kč
Cena po registraci:
410,87 Kč/ks
Po registraci bez DPH:
339,56 Kč
Vaše cena s DPH:
427,96 Kč/ks
Vaše cena bez DPH:
353,69 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0713739
- Kód dodavatele:
- 1003169
- EAN:
- 4051589803120
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 63 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 2
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 6-50 mm2
- Průřez vodiče, výstup AWG:
- 1-10 mm2
- Šířka:
- 40 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 53,3 mm
- Způsob montáže:
- DIN lišta
Rozbočovací svorkovnice HLAK 70//1 C PE 160A 1pól. CU IP20 zelená na DIN 1003169
Rozbočovací svorkovnice HLAK 70//1 C PE 160A 1pól. CU IP20 (EAN: 4051589803120) nabízí 1 pól se šroubovým připojením, 2 vstupy a 2 výstupy při nominálním proudu 160 A.

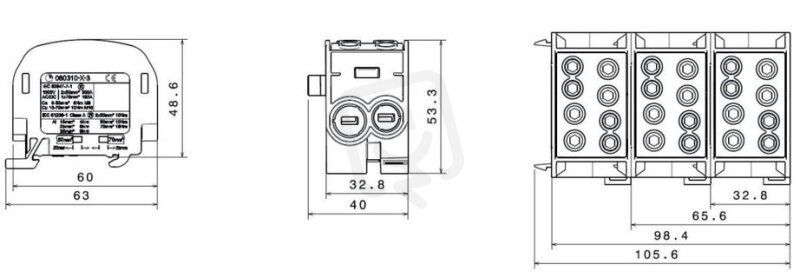

Montáž na DIN lištu, krytí IP20 a rozměry 40 × 53,3 × 63 mm; podporované průřezy jsou vstup 10–70 mm2 (0–8 AWG) a výstup 6–50 mm2 (1–10 AWG), svorkovnice je vhodná pro pevná jádra a lankové vodiče a disponuje bezpečným kontaktem.
Proč si vybrat tuto svorkovnici?
- Svorkovnice určená pro ochranný vodič (PE), usnadňuje bezpečné rozbočení zemnicího obvodu.
- Má 1 pól, tedy jednopólové provedení pro připojení jednoho vodiče.
- Pracovní proud 160 A, vhodná pro aplikace s vyššími proudovými nároky.
- Kontakty z mědi (Cu) poskytují vysokou mechanickou odolnost a trvanlé spoje při opakovaném zapojování.
- Krytí IP20 zajišťuje základní ochranu proti dotyku a vniknutí pevných předmětů v rozvaděči.
- Zelené provedení a označení PE pro snadnou identifikaci ochranného vodiče; určená pro montáž na DIN lištu (kód 1003169).
Interní název produktu
3169 HLAK 70//1 C PE svorkovnice rozb.
Podrobný popis produktu
HLAK
Svorkovnice rozbočovací HLAK 70//1 C PE, 160A, 1pól., CU, IP20, zelená, na DIN
Svorkovnice rozbočovací HLAK 70//1 C PE, 160A, 1pól., IP20, 1000V, 160A, 1-pól, 2x70mm2, 2x50mm2, CU, na DIN.

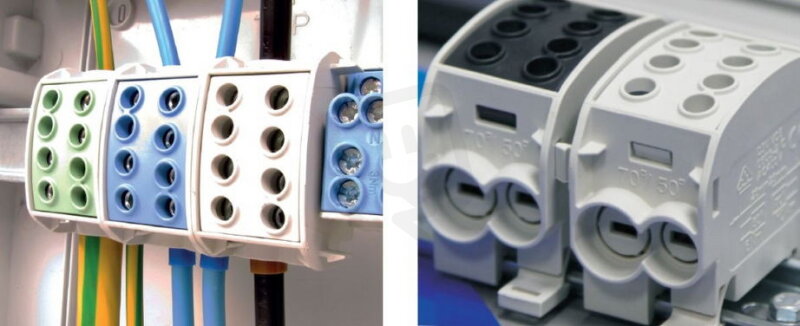

Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištujmenovité napětí 1000 V AC/DCmenší vestavná šířka oproti svorkámbarevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných kontaktů (modrá, zelená)krytí IP20 – ochrana před nebezpečným dotykem živých částívhodné pro měděné vodičeřaditelné do sebe
Svorkovnice rozbočovací HLAK 70//1 C PE, 160A, 1pól., CU, IP20, zelená, na DIN
Svorkovnice rozbočovací HLAK 70//1 C PE, 160A, 1pól., IP20, 1000V, 160A, 1-pól, 2x70mm2, 2x50mm2, CU, na DIN.
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
