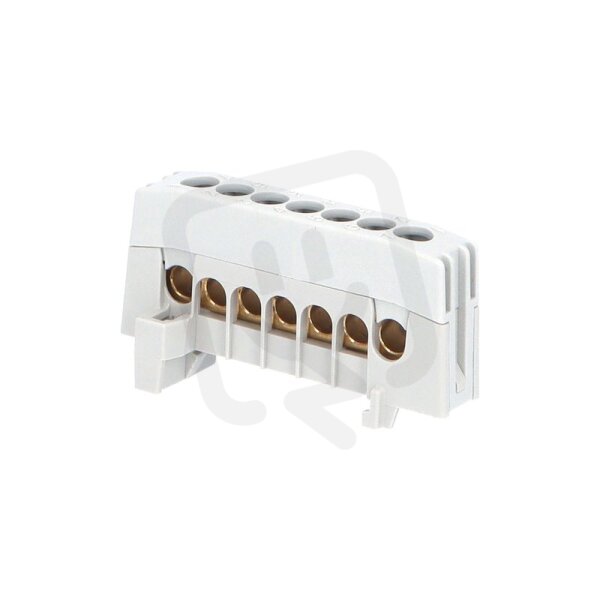

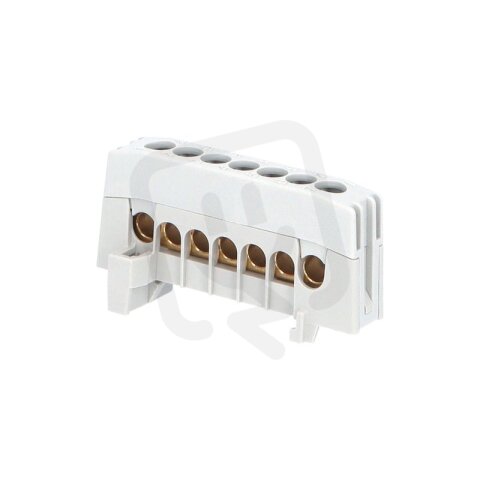

Můstek A 7-F2 (svorkovnice 7x16mm2) krytý IP20 šedý 63A na DIN ELEMAN 1001830
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
54,97 Kč
Cena po registraci:
49,08 Kč/ks
Po registraci bez DPH:
40,56 Kč
Vaše cena s DPH:
51,12 Kč/ks
Vaše cena bez DPH:
42,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0708505
- Kód dodavatele:
- 1001830
- EAN:
- 4025221082242
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 12 mm
- Nominální proud:
- 63 A
- Počet pólů:
- 1
- Počet vstupů:
- 7
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16 mm2
- Šířka:
- 60 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 27 mm
- Způsob montáže:
- DIN lišta
Můstek A 7-F2 (svorkovnice 7x16mm2) krytý IP20 šedý 63A na DIN ELEMAN 1001830
Svorkovnice Můstek A 7-F2 (svorkovnice 7x16mm2) (EAN 4025221082242) je krytá svorkovnice IP20 v šedém provedení určená pro montáž na DIN lištu.
Nabízí 7 vstupů se šroubovým připojením, nominálním proudem 63 A a přípustným průřezem vodičů 1,5–16 mm2 (AWG 6–16), je vhodná pro pevná jádra a lankové vodiče a disponuje bezpečným kontaktem.
Šířka 60 mm, výška 27 mm, hloubka 12 mm a počet pólů: 1 zajišťují kompaktní provedení vhodné do rozvaděčů.
Proč si vybrat tento můstek?
- Kompatibilní se svorkovnicemi označenými 7×16 mm².
- Poskytuje krytí IP20, které zabraňuje přístupu prstů a větších pevných částic.
- Umožňuje proudové zatížení do 63 A.
- Určen pro montáž na DIN lištu.
- Kryt je šedý, což usnadňuje sjednocení vzhledu rozvaděče.
- Označení výrobku je ELEMAN 1001830 a má 1 pól.
Interní název produktu
1830 A 7-F2 můstek šedý IP20 63A DIN
Podrobný popis produktu
A7
Můstek A 7-F2 (svorkovnice 7x16mm2), krytý IP20, šedý, 63A, na DIN /2020268
Můstek A 7-F2 (svorkovnice 7x16mm2), krytý IP20, šedý, 63A, na DIN, rozměr 60x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek A 7-F2 (svorkovnice 7x16mm2), krytý IP20, šedý, 63A, na DIN /2020268
Můstek A 7-F2 (svorkovnice 7x16mm2), krytý IP20, šedý, 63A, na DIN, rozměr 60x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
