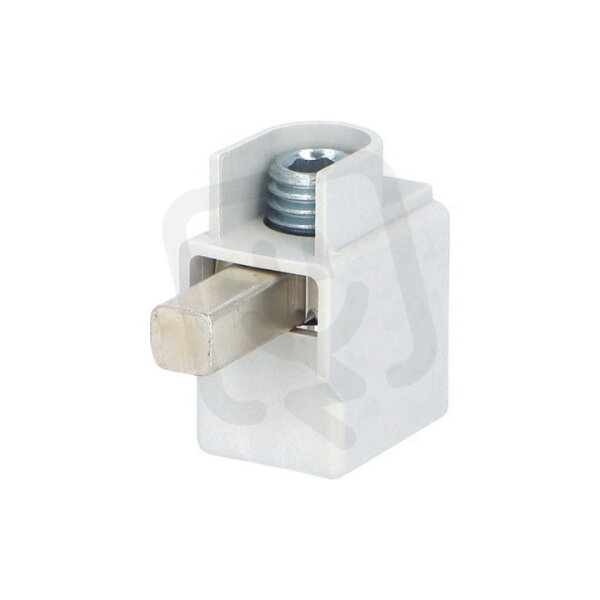

Svorka přechodová AS-AL/CU-2,5/50, kolík, 80A/690V /2011115 ELEMAN 1000868
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
243,67 Kč
Cena po registraci:
217,56 Kč/ks
Po registraci bez DPH:
179,80 Kč
Vaše cena s DPH:
226,61 Kč/ks
Vaše cena bez DPH:
187,28 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0583891
- Kód dodavatele:
- 1000868
- EAN:
- 4025221049030
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Max. provozní proud Ie:
- 80 A
- Max. průřez vodiče:
- 50 mm2
- Šířka sběrnice:
- 0-0 mm
- Šířka svorky:
- 17 mm
- Tloušťka přípojnice:
- 0-0 mm
- Vhodné pro:
- jiné
- Vhodné pro kruhové vodiče:
- ano
- Vhodné pro pásové vodiče:
- ne
- Vhodné pro sektorové vodiče:
- ne
Svorka přechodová AS-AL/CU-2,5/50, kolík, 80A/690V /2011115 ELEMAN 1000868
Svorka přechodová AS-AL/CU-2,5/50, kolík, 80A/690V /2011115 ELEMAN 1000868 (EAN: 4025221049030) je určena pro spojení vodičů s maximálním průřezem 50 mm² a jmenovitým proudem 80 A.
Má šířku svorky 17 mm, je vhodná pro kruhové vodiče (nevhodná pro pásové a sektorové vodiče), přičemž šířka sběrnice a tloušťka přípojnice jsou uvedeny jako 0-0 mm a použití je označeno jako jiné.
Proč si vybrat tuto svorku?
- Je určena pro kruhové vodiče, což usnadňuje připojení kulatých průřezů.
- Podporuje maximální průřez vodiče 50 mm², vhodné pro silnější vedení.
- Maximální provozní proud je 80 A při napětí 690 V, což vymezuje její provozní rozsah.
- Šířka svorky činí 17 mm, takže zabírá omezený prostor na montážní liště.
- Není vhodná pro pásové ani sektorové vodiče, proto je určena především pro kruhové pruty nebo kabely.
- Provedení s označením CU zajišťuje pevné mechanické spojení s měděnými vodiči, včetně provedení s kolíkem pro spolehlivé uchycení.
Interní název produktu
AS-AL/Cu-2,5-50 Připoj. a nap. kontakty
Podrobný popis produktu
AS-AL/CU
Svorka přechodová AS-AL/CU-2,5/50, kolík, 80A/690V /2011115
Svorka přechodová AS-AL/CU-2,5/50 - tvar konektoru - jazýček (kolík), jmenovitý proud 80A/690V, (kódové označení výrobce 2011115). Rozměry jazýčku (kolíku) 6,9x6,9x13mm, vestavná šířka 17mm.
Modulové přístroje mají od výroby omezené možnosti připojení. Proto byly vyvinuty přístrojové připojovací svorky AS, které vyřeší všechny potřeby pro montáž. Buďto umožňují připojení vodiče o větším průřezu a nebo rozšiřují počet připojovacích míst, respektive umožňují připojení Al vodiče. Ve většině případů se montují do horního přípojného místa modulového přístroje a tím nezabírají spodní svorku. Varianty v plastovém pouzdře zajistí ochranu před nebezpečným dotykem živých částí. Vestavná šířka je max. 17,8 mm (1modulové místo). Dostupné jsou jak typy s kolíkem, tak typy s vidličkou.
Svorka přechodová AS-AL/CU-2,5/50, kolík, 80A/690V /2011115
Svorka přechodová AS-AL/CU-2,5/50 - tvar konektoru - jazýček (kolík), jmenovitý proud 80A/690V, (kódové označení výrobce 2011115). Rozměry jazýčku (kolíku) 6,9x6,9x13mm, vestavná šířka 17mm.
Modulové přístroje mají od výroby omezené možnosti připojení. Proto byly vyvinuty přístrojové připojovací svorky AS, které vyřeší všechny potřeby pro montáž. Buďto umožňují připojení vodiče o větším průřezu a nebo rozšiřují počet připojovacích míst, respektive umožňují připojení Al vodiče. Ve většině případů se montují do horního přípojného místa modulového přístroje a tím nezabírají spodní svorku. Varianty v plastovém pouzdře zajistí ochranu před nebezpečným dotykem živých částí. Vestavná šířka je max. 17,8 mm (1modulové místo). Dostupné jsou jak typy s kolíkem, tak typy s vidličkou.
